Trinix PSU-1210LED(M) LiFePO4 — імпульсне джерело безперебійного живлення постійного струму для обладнання з номінальним живленням 12 В. Воно призначене для відеокамер, контролерів доступу, кодових клавіатур, зчитувачів, електромагнітних замків, охоронних датчиків та інших низьковольтних пристроїв. У разі зникнення напруги в мережі підключене навантаження може продовжити роботу від установленого акумулятора.

Модель має один канал навантаження з номінальним вихідним струмом 10 А. Максимальна сумарна потужність становить 172,8 Вт з урахуванням заряджання акумулятора, тому під час розрахунку системи потрібно окремо враховувати споживання підключеного обладнання та зарядний струм 2 А. Вхід розрахований на мережу 190–265 В із частотою 50–60 Гц, ефективність перетворення перевищує 88%.

Підтримка LiFePO4, AGM і GEL

Вихідна напруга вибирається джампером. Значення 14,4 В використовується з літій-залізо-фосфатними акумуляторами LiFePO4, а 13,8 В — зі свинцево-кислотними батареями AGM або GEL. Усередині металевого боксу передбачено місце для акумулятора 12 В ємністю до 18 А·год. Під час роботи від батареї вихідна напруга відповідає її поточній напрузі.

Правильне положення джампера потрібно встановити до підключення акумулятора. Також необхідно переконатися, що відеокамери, контролери, замки та інше навантаження допускають фактичну напругу 13,8 або 14,4 В, а не розраховані виключно на стабілізовані 12 В. Після заміни батареї інструкція передбачає перезапуск мережевого живлення або натискання кнопки скидання BT для активації нового акумулятора.

Контроль стану та захист

Світлодіодна індикація показує наявність мережевого живлення, стан акумулятора та наявність напруги на DC-виході. Жовтий індикатор відображає повний заряд, процес заряджання або розряд батареї. Також підтримується холодний старт від акумулятора — для запуску потрібно утримувати відповідну кнопку протягом трьох секунд.

Передбачено захист від перевантаження, перенапруги, короткого замикання та глибокого розряду акумулятора. Після усунення короткого замикання джерело відновлює роботу автоматично. Поріг захисту від перевантаження становить 11 А ±5%, від перенапруги — 16 В ±5%, а від глибокого розряду — 10 В ±2%.

Встановлення та експлуатація

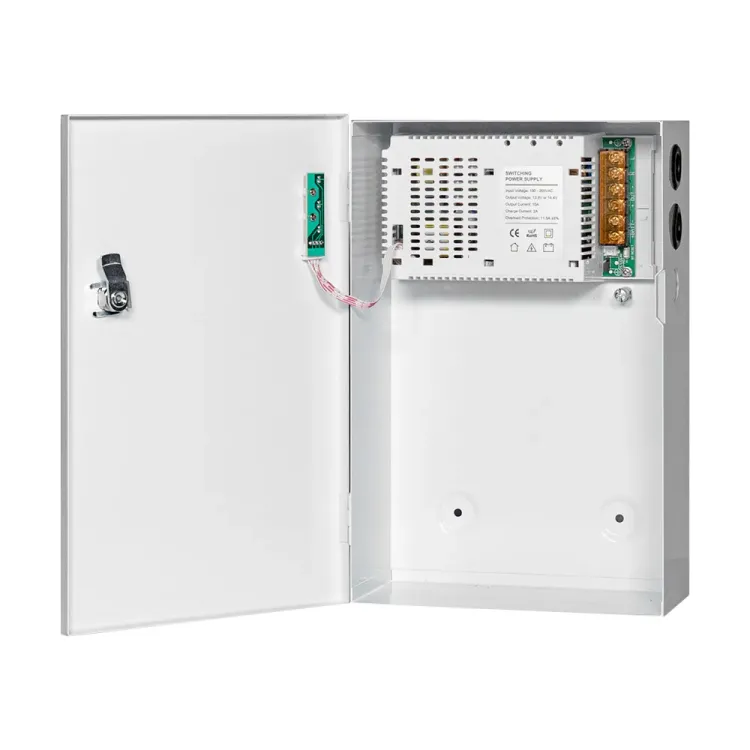

Компоненти розміщені в металевому настінному боксі із замком розміром 295 × 195 × 90 мм. Пристрій призначений для використання всередині приміщень за температури від −20 до +50 °C та відносної вологості 20–80%. Підключення мережі виконується до клем L і N; для металевого корпусу інструкція вимагає заземлення. Монтаж та налаштування мають виконуватися кваліфікованим спеціалістом за вимкненої мережевої напруги.

Важливо перед покупкою

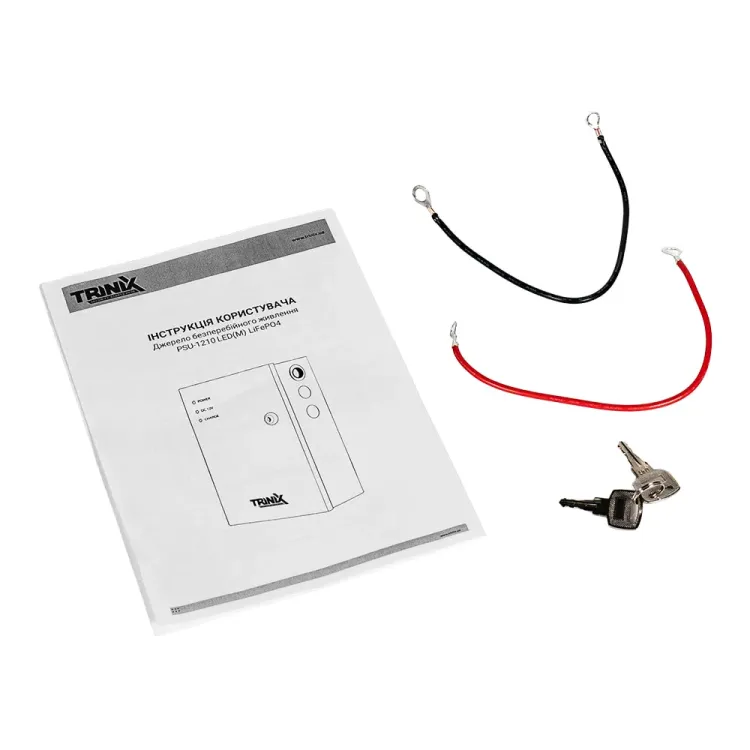

Це низьковольтне джерело постійного струму: воно не формує на виході 230 В і не призначене для живлення комп’ютерів, котлів або іншої побутової техніки зі звичайною мережевою вилкою. Для резервної роботи необхідний сумісний акумулятор, а час автономної роботи залежатиме від його фактичної ємності, стану та споживання підключеного обладнання. Точну комплектацію конкретної поставки, зокрема наявність акумулятора та монтажних матеріалів, варто уточнити перед замовленням.
