Trinix PSU-1205LED(M) LiFePO4 — імпульсне джерело безперебійного живлення постійного струму для відеоспостереження, охоронної сигналізації, контролю доступу та іншого обладнання з номінальним живленням 12 В. Пристрій підтримує один канал навантаження, працює від мережі 190–265 В і під час її відключення подає живлення від підключеного акумулятора.

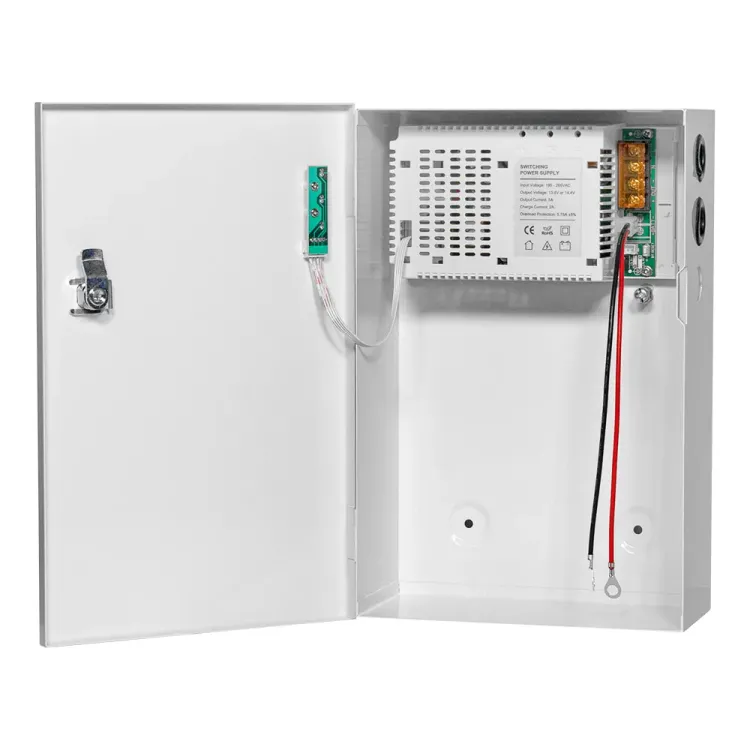

Модель виконана в металевому настінному боксі із замком. Усередині передбачене місце для акумуляторної батареї 12 В ємністю до 18 А·год. Габарити корпусу становлять 295 × 195 × 90 мм, тому перед вибором АКБ важливо перевірити не лише її електричні параметри, а й фактичні розміри.

Підтримка LiFePO4 та AGM/GEL

Вихідна напруга налаштовується джампером відповідно до типу батареї. Для літій-залізо-фосфатного акумулятора LiFePO4 встановлюється режим 14,4 В, а для свинцево-кислотного AGM або GEL — 13,8 В. Струм заряджання акумулятора становить 2 А. Правильне положення джампера необхідно встановити до початку експлуатації.

Номінальний вихідний струм навантаження — 5 А. Заявлена максимальна потужність 100,8 Вт враховує заряджання акумулятора, тому її не слід сприймати як доступну потужність лише для підключеного обладнання. Під час розрахунку системи потрібно орієнтуватися насамперед на допустимий струм навантаження 5 А та фактичне споживання всіх пристроїв.

Індикація та захист

Три світлодіодні індикатори відображають наявність мережевого живлення, стан акумулятора та роботу виходу постійного струму. За індикацією можна визначити, чи заряджається батарея, чи живить вона навантаження, а також чи активний DC-вихід. Передбачений холодний старт: за відсутності мережі пристрій можна запустити від акумулятора утримуванням відповідної кнопки протягом трьох секунд.

Джерело має захист від короткого замикання з автоматичним відновленням, перевантаження, перенапруги та глибокого розряду батареї. Робочий температурний діапазон становить від −20 до +50 °C, однак виробник призначає пристрій для використання всередині приміщень.

Підключення та встановлення

Мережа 220 В, навантаження постійного струму й акумулятор підключаються до окремих клем усередині корпусу. Для металевого боксу передбачене захисне заземлення. Монтаж і налаштування повинні виконуватися кваліфікованим спеціалістом при відключеній мережевій напрузі.

Важливо перед покупкою

Підключене обладнання має бути розраховане на фактичну вихідну напругу 13,8 або 14,4 В, а його сумарний струм не повинен перевищувати 5 А. Тип акумулятора та положення джампера повинні відповідати одне одному: 14,4 В для LiFePO4, 13,8 В для AGM/GEL.

Акумулятор не є вбудованою частиною джерела: для резервної роботи необхідно підібрати окрему батарею 12 В, яка відповідає обраному режиму заряджання та вміщується в корпус. Тривалість автономної роботи залежатиме від ємності АКБ, стану батареї та споживання підключеного обладнання.
