Диференційний автомат для комплексного захисту лінії

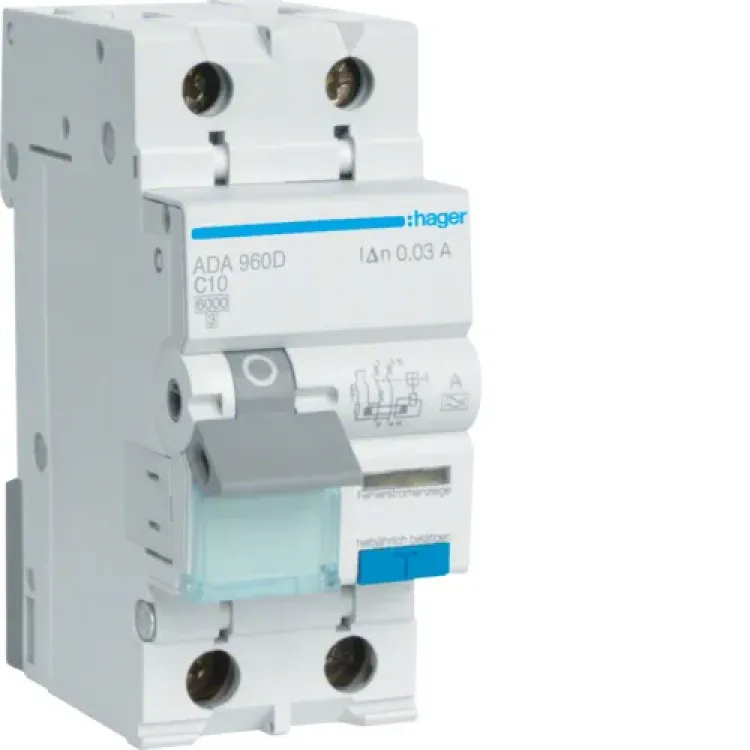

Hager ADA960D — модульний автоматичний вимикач диференційного струму типу RCBO, який поєднує захист від перевантаження, короткого замикання та струму витоку. Модель призначена для однофазних мереж 230 В і підходить для захисту окремих груп освітлення, розеткових та інших електричних кіл із номінальним струмом до 10 А.

Апарат має конфігурацію 1P+N: захист від надструму передбачений для фазного полюса, а нейтральний провідник комутується разом із ним. Вимикач займає два модулі в електричному щиті.

Основні можливості

Характеристика спрацювання C допускає короткочасні пускові струми навантаження, водночас забезпечуючи відключення лінії у разі перевантаження або короткого замикання. Номінальна вимикальна здатність 6 кА дає змогу використовувати пристрій у побутових і невеликих комерційних електроустановках за умови відповідності розрахунковому струму короткого замикання.

Диференційна чутливість 30 мА призначена для додаткового захисту людей у разі витоку струму. Захист типу A реагує як на синусоїдальний змінний, так і на пульсуючий постійний диференційний струм, що важливо для ліній із сучасною електронною технікою та імпульсними блоками живлення.

Монтаж і підключення

ADA960D встановлюється на стандартну DIN-рейку та підключається гвинтовими затискачами. Допустимий переріз жорсткого провідника становить від 1 до 25 мм², гнучкого — від 1 до 16 мм². Нижнє підключення виконане за системою Hager biconnect.

Розміри корпусу — 93 × 35 × 68 мм. Ступінь захисту самого апарата IP2X, тому його слід монтувати всередині відповідного електричного щита. Заявлений виробником діапазон робочої температури становить від −25 до +40 °C.

Важливо перед покупкою

Попри поширене позначення «2P», офіційна конфігурація цієї моделі — 1P+N: надструмовий захист діє на фазний полюс, а нейтраль комутується. Номінальний струм 10 А має відповідати перерізу кабелю, типу навантаження та проєкту електроустановки. Підбір і монтаж захисної автоматики повинен виконувати кваліфікований електрик.

Hager ADA960D доречний для окремих однофазних ліній, де потрібно об’єднати автоматичний і диференційний захист в одному двомодульному пристрої.
