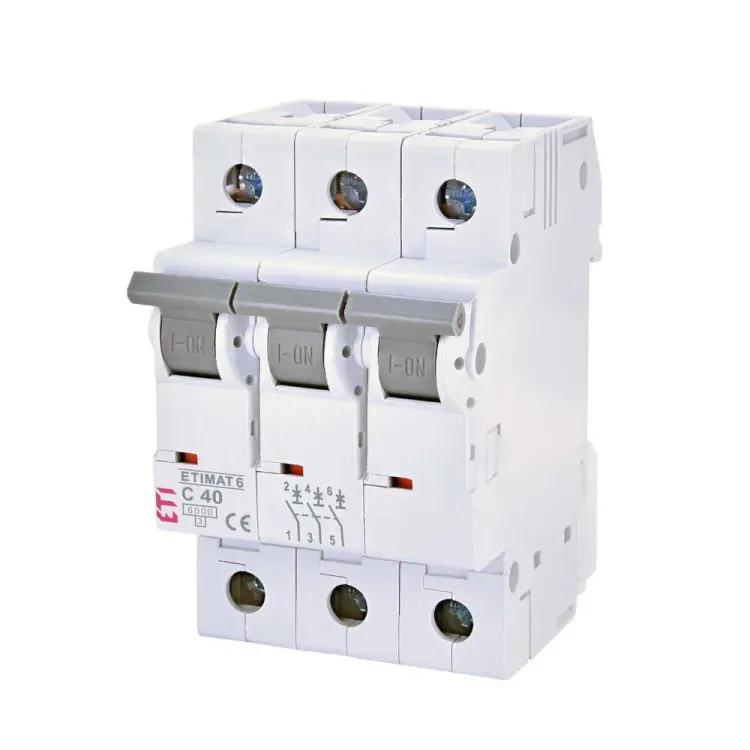

Автоматичний вимикач ETI ETIMAT 6 3p C40

ETI ETIMAT 6 3p C40 — триполюсний модульний автоматичний вимикач для захисту електричних кіл змінного струму від перевантаження та короткого замикання. Модель розрахована на номінальний струм 40 А, має характеристику спрацювання C та вимикаючу здатність 6 кА. Підходить для встановлення в розподільних щитах трифазних електромереж.

Основні можливості

Три полюси забезпечують одночасну комутацію трьох фаз. Номінальна робоча напруга становить 400 В AC, частота — 50/60 Гц. Характеристика C орієнтована на кола, в яких можливі помірні короткочасні пускові струми, тому автомат може застосовуватися не лише для звичайних ліній навантаження, а й для відповідного обладнання з пусковими струмами — за умови правильного розрахунку захисту.

Вимикаюча здатність 6 кА визначає максимальний струм короткого замикання, який апарат здатний безпечно відключити в передбачених стандартом умовах. При виборі автомата це значення необхідно співвіднести з розрахунковим струмом короткого замикання в точці встановлення.

Підключення та монтаж

ETIMAT 6 3p C40 призначений для модульного монтажу в електричному щиті. Клеми розраховані на підключення однодротових і багатодротових провідників перерізом від 1 до 25 мм². Для цієї модифікації виробник зазначає ступінь захисту IP20 та допустиму температуру навколишнього середовища під час експлуатації від −25 до +55 °C.

Вимикач відповідає стандартам IEC/EN 60898-1 та IEC 60947-2. Це важливо під час підбору апаратури для розподільних щитів, де параметри автоматичного вимикача повинні відповідати типу мережі, перерізу кабелю, характеру навантаження та очікуваному струму короткого замикання.

Важливо перед покупкою

Номінальний струм 40 А не слід вибирати лише за потужністю підключеного обладнання: автомат насамперед має відповідати допустимому струму кабельної лінії та параметрам конкретної електроустановки. Модель є триполюсною і розрахована на мережі змінного струму; для однофазних ліній або схем, де необхідно комутувати нейтральний провідник, потрібно підбирати відповідне виконання автомата.

ETI ETIMAT 6 3p C40 доречний для трифазних розподільних ліній із номінальним струмом до 40 А, де потрібна характеристика C та вимикаюча здатність 6 кА.
